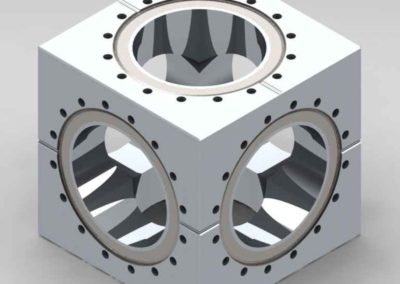

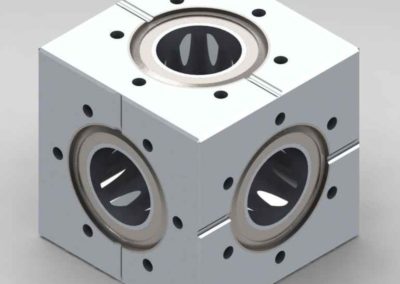

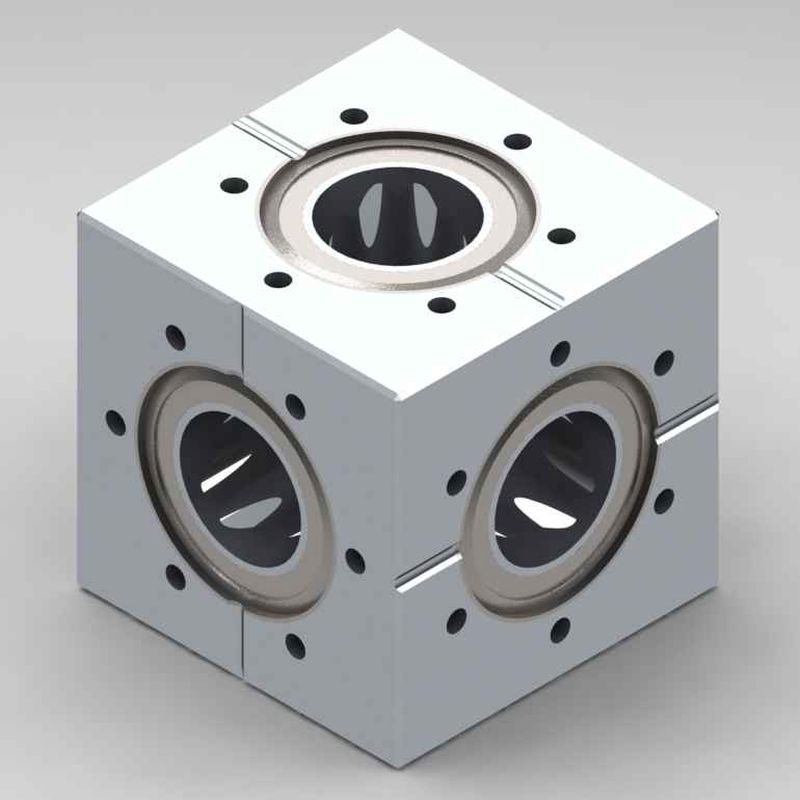

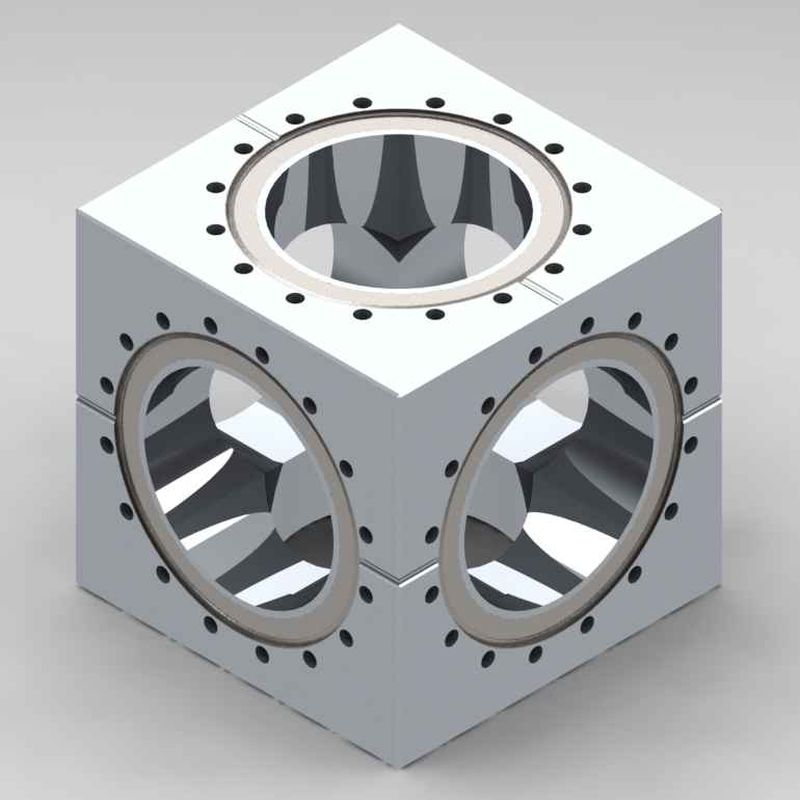

Bimetall CF-Würfel

Bei Sonderanwendungen im UHV Bereich kommen oft CF-Würfel zum Einsatz. Da Aluminium in der Vakuum-Branche durch seine sehr geringe Ausgasungsrate, geringe Magnetisierbarkeit und sehr gute Zerspanbarkeit immer beliebter wird, können hier unsere Bimetall CF-Würfel eingesetzt werden. Die Würfel sind voll kompatibel mit dem Industriestandard CF-Flanschen. Diese Materialeigenschaften in Kombination mit der Edelstahl CF-Kontur schaffen eine zuverlässige Lösung für jede UHV-Anforderung.

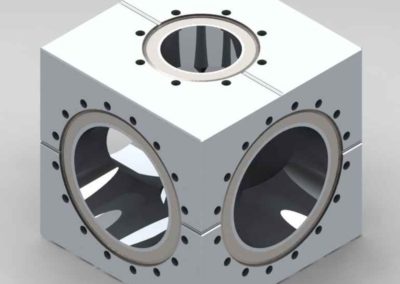

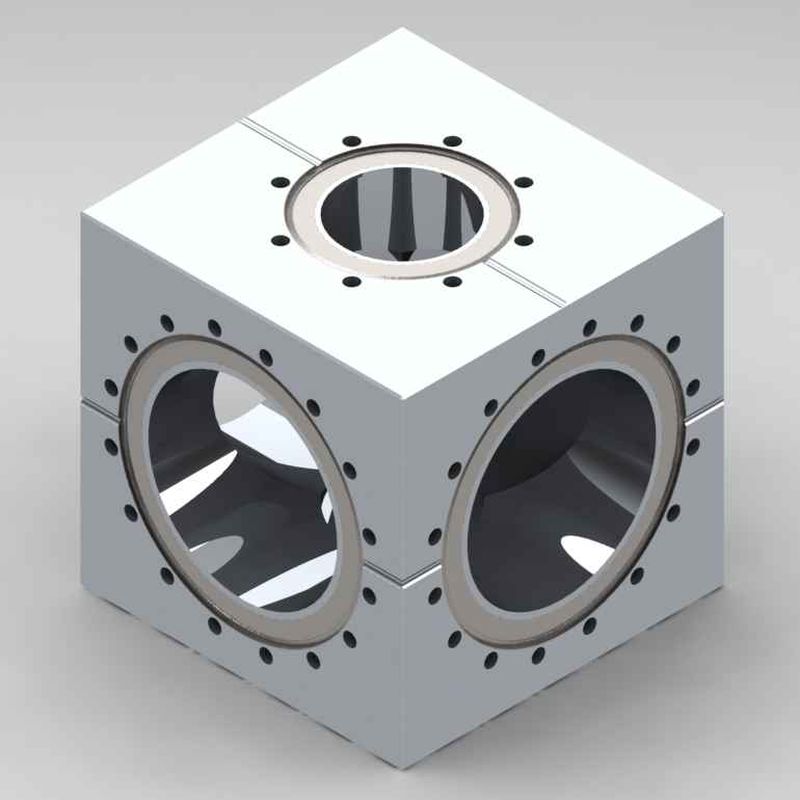

Unsere Bimetall CF-Würfel sind als 3-, 4-, 5- oder 6-Wege Würfel konfigurierbar. Auch verschiedene Flanschgrößen an einem Würfel sind machbar. Weiterhin können Sie auch als Doppelwürfel konfiguriert werden.

Ein weiterer Vorteil ist das deutlich geringere Gewicht gegenüber Würfel aus Vollmaterial.

Sie sind ausheizbar und für Drücke kleiner 1 · 10-12 mbar geeignet. In vielen Fällen ist 1.4301/1.4307 ausreichend, aber bei höheren Anforderungen, z. B. an die Festigkeit oder eine möglichst geringe Magnetisierbarkeit, kommt meistens 1.4429 ESU zum Einsatz.



Folgende Materialkombinationen sind möglich:
– Aluminium:     EN AW 5754
– Edelstahl:       1.4301, 1.4404, 1.4429 ESU

Heliumlecktest:
Q < 1 x 10−9 mbar l/s

Einsetzbarer Temperaturbereich:
-196 °C bis +250 °C

Permeabilität:
< 1,005



Wenn Sie Fragen zu den CF-Würfeln oder einen speziellen Anwendungsfall haben, freuen wir uns über Ihre Kontaktaufnahme
