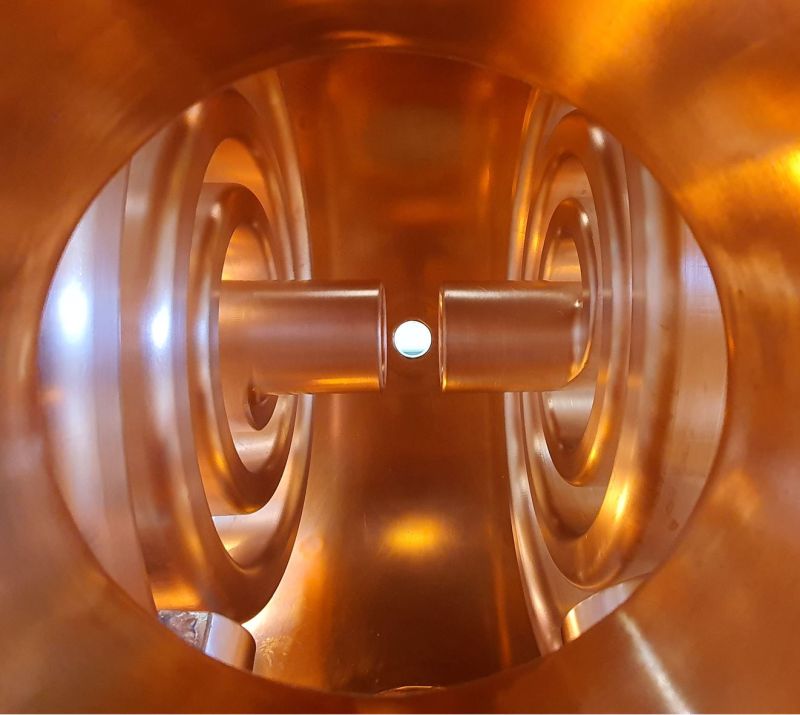

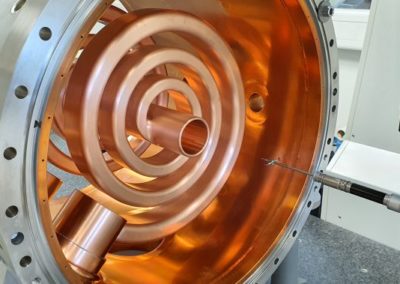

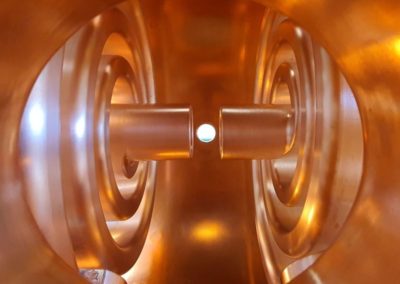

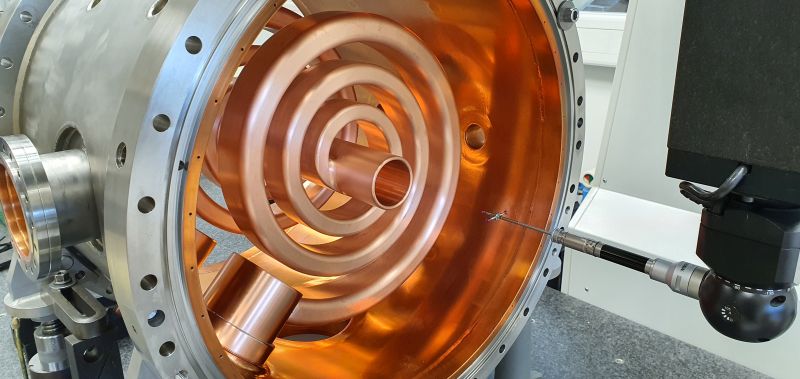

Nach mehreren Jahrzehnten Betrieb werden einige Komponenten des Beschleunigerkomplexes der GSI erneuert, darunter auch dieser Spiralbuncher für extrem niedrige HF-Frequenz (36 MHz). Wegen der niedrigen Frequenz und der damit verbundenen großen Wellenlänge ist die Stütze der Driftröhre zu einer Spirale aufgewickelt. Diese Spirale besitzt im Inneren eine koaxiale Kühlwasserführung bis kurz vor die Driftröhre. Was vor 30 Jahren noch gelötet wurde, wurde in diesem Fall einem galvanischen Fertigungsprozess unterzogen. Diese additive Methode erlaubt eine extreme Flexibilität in der Formgestaltung mit entsprechendem Potenzial zur Optimierung der Hochfrequenzeigenschaften.
Bei Interesse oder Fragen freuen wir uns über Ihre Kontaktaufnahme
